可搬型排気サンプリング装置

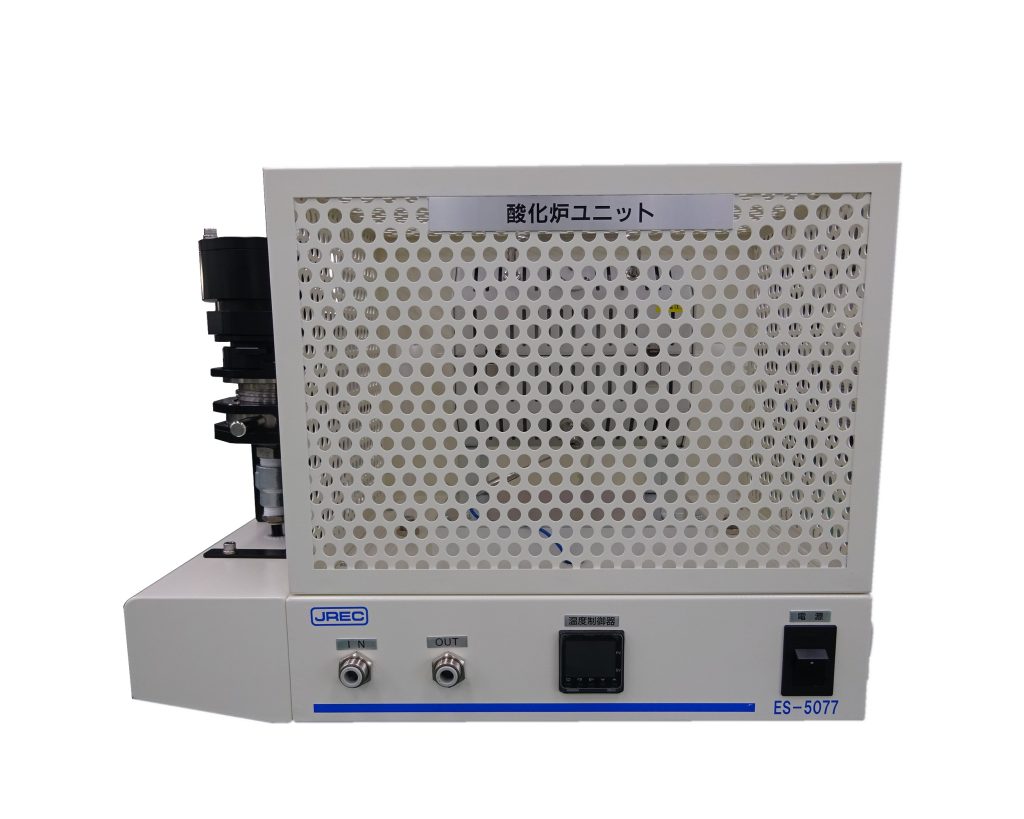

１．酸化炉ユニット　ES-5077
　　機　　能　　　ガス中の有機ガス分子やガス状水素を
　　　　　　　　　酸化して二酸化炭素と水に変化させる
　　ﾌﾟﾚﾌｨﾙﾀ　　 　円形ろ紙(φ60mmHE-40T)1枚装着
　　　　　　　　　（ガス中ダスト除去用）
　　酸 化 炉
　　　触　 媒　　　白金アルミナ
　　　ヒータ容量　　500Ｗ（AC100V）
　　　酸化触媒管　　石英ガラス
　　　温度制御　　　測温抵抗体及び温度制御器による
　　　寸法、質量　　約W550×D350×H420mm
　　　　　　　　　　20kg以下

２．トリチウム捕集ユニット　ES-5078
　　機　　能　　吸引ガスを捕集容器内の水にバブリング
　　　　　　　　させて同位体交換によりガス中のトリチ
　　　　　　　　ウムを捕集する
　　捕集各種　　トリチウム（HTOの形の水として捕集）
　　捕集効率　　90%
　　　　　　　　　(原子力安全委員会｢発電用軽水型原
　　　　　　　　　子炉施設における放出放射性物質の
　　　　　　　　　測定に関する指針｣による)
　　捕集容器　　バブリング容器　：　2個
　　　　　　　　バッファ容器　　：　1個
　　　　　　　　シリカゲル容器　：　1個
　　寸法、質量　約W450×D350×H420mm
　　　　　　　　15kg以下

３．炭素14捕集ユニット　ES-5079
　　捕 集 部　　　　
　　　機　能　　吸引ガスを捕集容器内のモノエタノ
　　　　　　　　ールアミンにバブリングさせてガス
　　　　　　　　中の炭酸ガスを捕集する
　　　捕集効率　90%以上
　　　ｻﾝﾌﾟﾘﾝｸﾞ流量　定格0.5ﾘｯﾄﾙ／min
　　捕集容器　　　バブリング容器　：　1個
　　　　　　　　　バッファ容器　　：　2個
　　　　　　　　　シリカゲル容器　：　1個
　　吸引制御部
　　　吸引ポンプ　　ダイアフラム式
　　　　　　　　　　排気速度13NL／minMAX
　　　　　　　　　　真空到達度-50kPaG以上(負圧)
　　　流量調整　　　手動操作弁による
　　　圧 力 計　　　 負圧表示付き、半導体式、
　　　　　　　　　　圧力警報出力付き
　　　流 量 計　　　質量流量計
　　操作・表示部
　　　設定操作部　 タッチパネル付きカラー液晶表示器
　　　制 御 部　　　プログラマブルコントローラ(PLC)
　　　　　　　　　 に専用プログラムを搭載
　　　運転モード　　積算流量モード
　　　　　　　　　　捕集時間モード
　　　　　　　　　　手動運転モード
　　　異常監視　　　機器異常として流量低
　　　　　　　　　　オーバーロード
　　　　　　　　　　圧力異常を運転中常時監視
　　　寸法、質量　　約W450×D350×H580mm
　　　　　　　　　　26kg以下
